1. 3-input NAND gate
1) schematic
3) test schematic

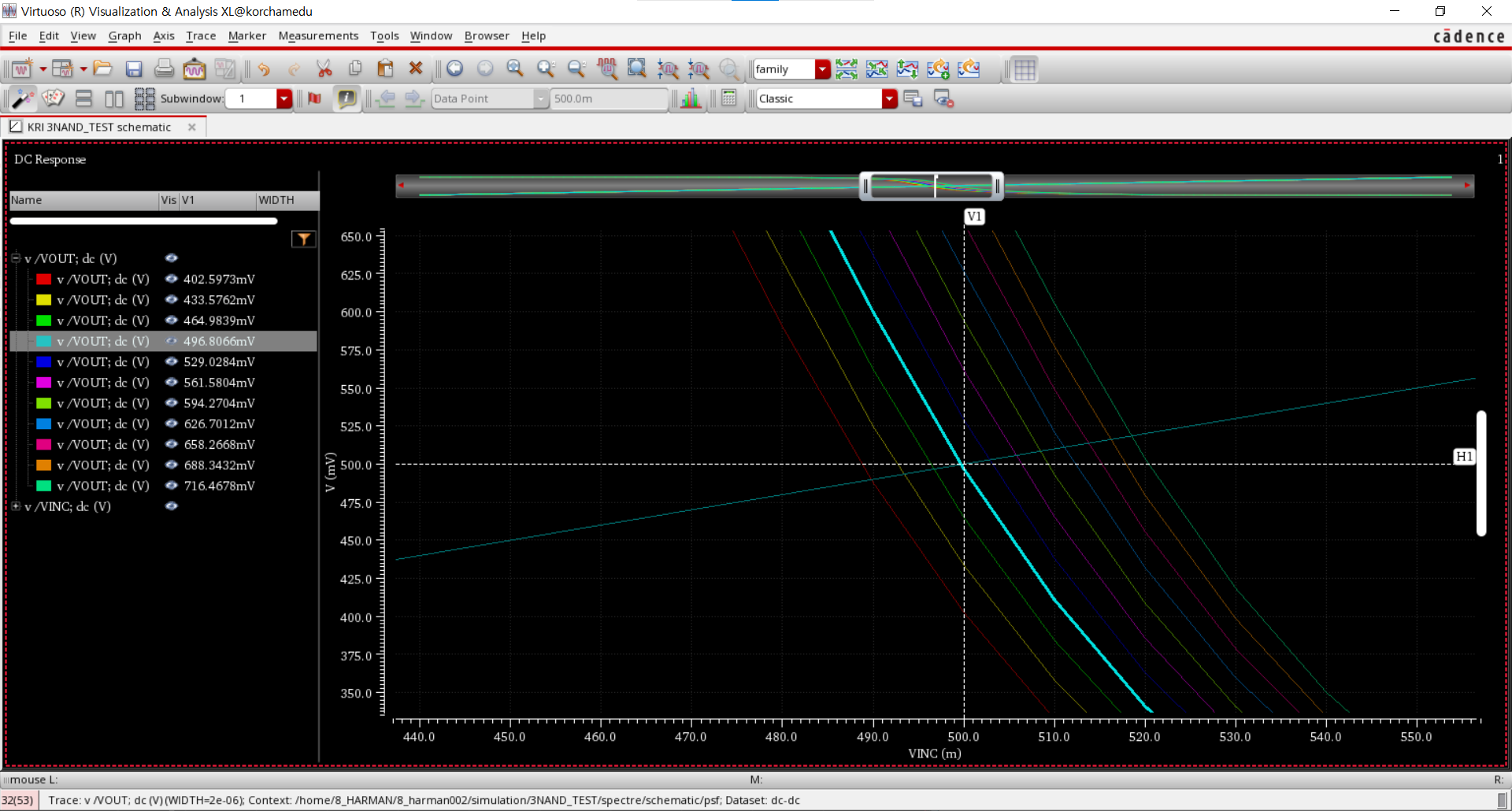

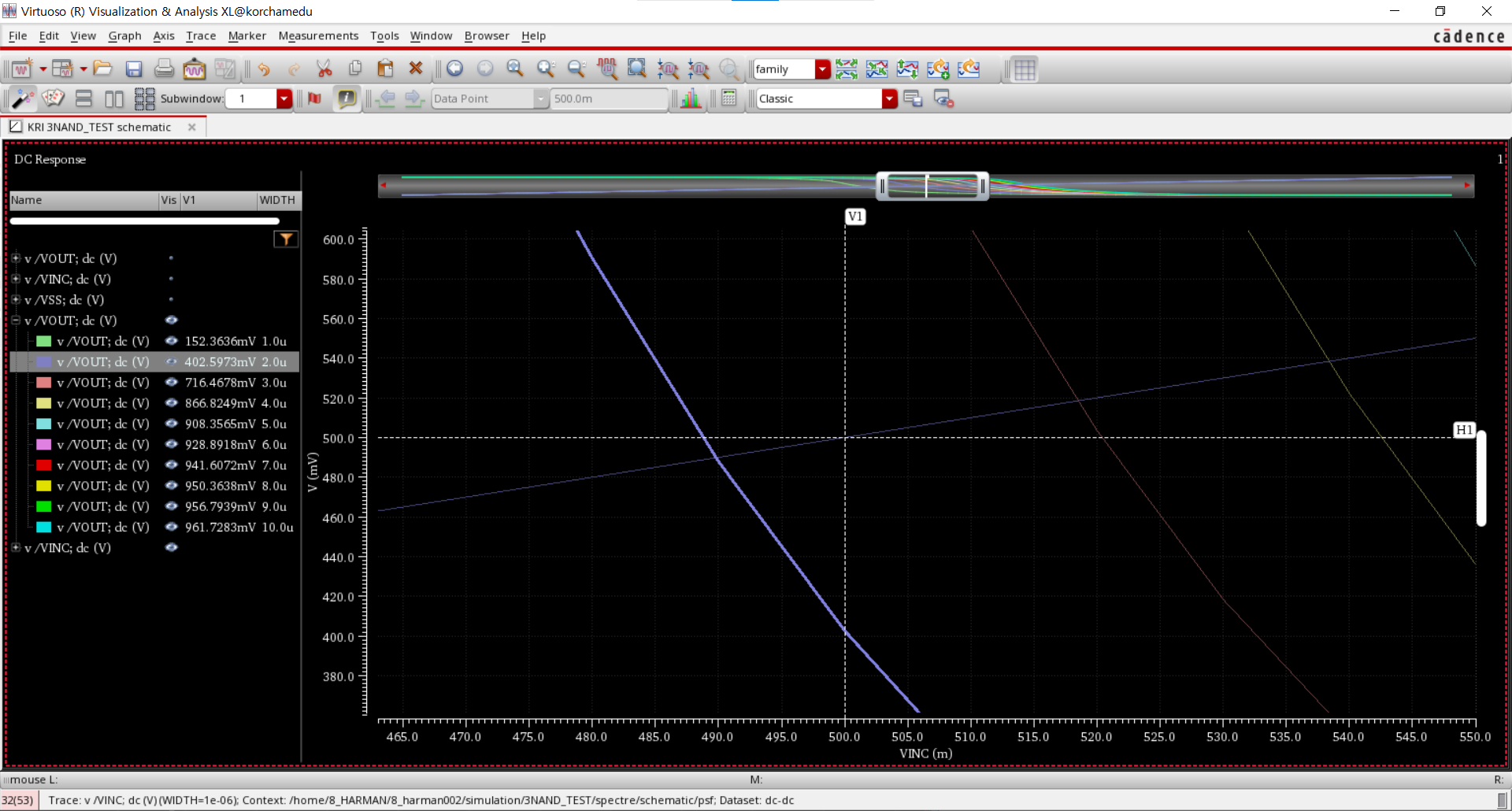

4) simulation
- pmos width : 1u~10u
- pmos width : 2u~3u
- pmos width : 2.3u~2.4u
-> 2.31u
2. 3 INPUT NOR GATE
1) schematic
2) symbol
3) test schematic
4) simulation
pmos width = 5u일 때
